X3D Model Documentation: QuadTreeExamples.x3d

  1  <?xml version="1.0" encoding="UTF-8"?>
  2
<!DOCTYPE X3D PUBLIC "ISO//Web3D//DTD X3D 3.0//EN" "https://www.web3d.org/specifications/x3d-3.0.dtd">
  3  <!-- ENTITY, ELEMENT and ATTLIST definitions are listed in detail within the DOCTYPE declaration internal subset. -->
  4  <!-- You must view full source of the DTD declarations (QuadTreeExamples.x3d.txt) to fully understand this file. -->
  5  <X3D profile='Immersive' version='3.0'  xmlns:xsd='http://www.w3.org/2001/XMLSchema-instance' xsd:noNamespaceSchemaLocation='https://www.web3d.org/specifications/x3d-3.0.xsd'>
  6       <head>
  7            <meta name='title' content='QuadTreeExamples.x3d'/>
  8            <meta name='creator' content='Don Brutzman'/>
  9            <meta name='created' content='26 June 2000'/>
 10            <meta name='modified' content='20 January 2020'/>
 11            <meta name='description' content='Show four ways of solving the QuadTree problem using native XML tags, PROTOs, IDREF/USE and MFNode children compatibly - view XML source to see DTD internal-subset declarations.'/>
 12            <meta name=' error ' content=' Test to demonstrate DOCTYPE extensibility, this X3D scene not valid and does not render. '/>
 13            <meta name=' warning ' content=' You must view full source of the DTD declarations (QuadTreeExamples.x3d.txt) to fully understand validation techniques in this file. '/>
 14            <meta name='reference' content='QuadTreeExamplesExplanation.html'/>
 15            <meta name='reference' content='QuadTreeExamples.x3d.txt'/>

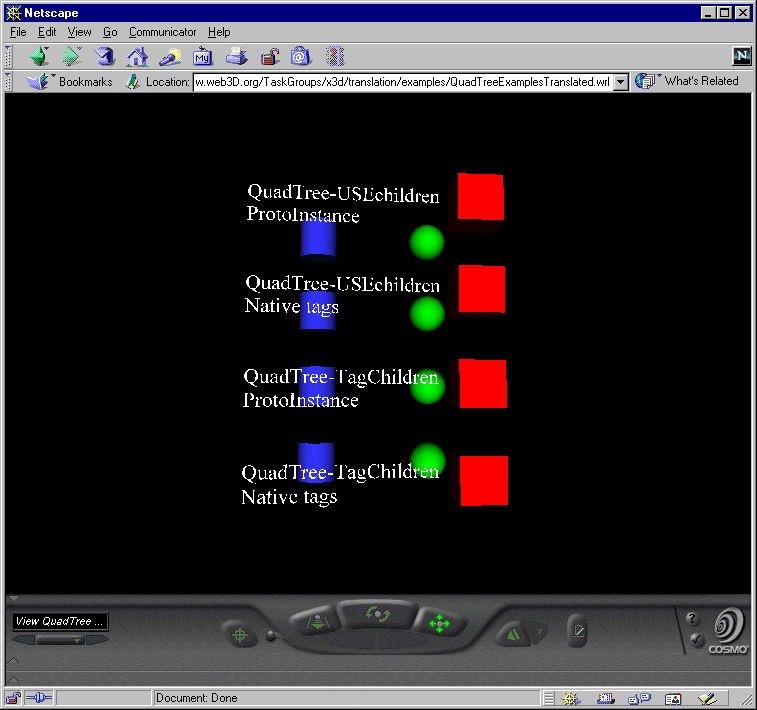

 16            <meta name='reference' content='QuadTreeExamples.png'/>
 17            <meta name='identifier' content='https://www.web3d.org/x3d/content/examples/development/QuadTreeExamples.x3d'/>
 18            <meta name='generator' content='X3D-Edit 3.1, https://www.web3d.org/x3d/content/README.X3D-Edit.html'/>
 19            <meta name='license' content='../license.html'/>
 20       </head>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->

<!-- to top Index for DEF nodes: BLUE, Example_1, Example_2, Example_3, Example_4, GREEN, GroupA, GroupB, GroupC, GroupD, GroupE, GroupF, GroupG, GroupH, LOWER_LEFT, LOWER_RIGHT, LOWER_RIGHT_EXAMPLE_2, RED, UPPER_LEFT, UPPER_RIGHT, WHITE

Index for Viewpoint node: Viewpoint_1
Index for ProtoDeclare definitions: QuadTree-TagChildren, QuadTree-USEchildren
-->
 21       <Scene>
 22            <!-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -->
 23            <!-- Example solution approach #1 -->
 24            <!-- Note that PROTO declarations are also provided for compatible backwards translation to VRML 97 encoding. They are not necessary for independent X3D use of the QuadTree examples. -->
 25            <ProtoDeclare name='QuadTree-USEchildren'>
 26                 <ProtoInterface>
 27                      <field name='upperLeftDEFName' type='MFNode' accessType='inputOutput'/>
 28                      <field name='upperRightDEFName' type='MFNode' accessType='inputOutput'/>
 29                      <field name='lowerLeftDEFName' type='MFNode' accessType='inputOutput'/>
 30                      <field name='lowerRightDEFName' type='MFNode' accessType='inputOutput'/>
 31                      <field name='children' type='MFNode' accessType='inputOutput'/>
 32                      <!-- children field must be declared for any PROTOs or native-tag nodes with children -->
 33                 </ProtoInterface>
 34                 <ProtoBody>
 35                      <!-- VRML 97 specification paragraph 4.8.3, PROTO definition semantics: "A prototype definition consists of one or more nodes." PROTO body follows. -->
 36                      <Group>
 37                           <Group DEF='GroupA'>
 38                                <IS>
 39                                     <connect nodeField='children' protoField='upperLeftDEFName'/>
 40                                </IS>
 41                           </Group>
 42                           <Group DEF='GroupB'>
 43                                <IS>
 44                                     <connect nodeField='children' protoField='upperRightDEFName'/>
 45                                </IS>
 46                           </Group>
 47                           <Group DEF='GroupC'>
 48                                <IS>
 49                                     <connect nodeField='children' protoField='lowerLeftDEFName'/>
 50                                </IS>
 51                           </Group>
 52                           <Group DEF='GroupD'>
 53                                <IS>
 54                                     <connect nodeField='children' protoField='lowerRightDEFName'/>
 55                                </IS>
 56                           </Group>
 57                      </Group>
 58                 </ProtoBody>
 59            </ProtoDeclare>
 60            <!-- Example solution approach #3 -->
 61            <ProtoDeclare name='QuadTree-TagChildren'>
 62                 <ProtoInterface>
 63                      <field name='upperLeftNode' type='MFNode' accessType='inputOutput'>
 64                           <!-- no initialization node -->
 65                      </field>
 66                      <field name='upperRightNode' type='MFNode' accessType='inputOutput'>
 67                           <!-- no initialization node -->
 68                      </field>
 69                      <field name='lowerLeftNode' type='MFNode' accessType='inputOutput'>
 70                           <!-- no initialization node -->
 71                      </field>
 72                      <field name='lowerRightNode' type='MFNode' accessType='inputOutput'>
 73                           <!-- no initialization node -->
 74                      </field>
 75                      <field name='children' type='MFNode' accessType='inputOutput'/>
 76                 </ProtoInterface>
 77                 <ProtoBody>
 78                      <!-- PROTO body follows. -->
 79                      <Group>
 80                           <Group DEF='GroupE'>
 81                                <IS>
 82                                     <connect nodeField='children' protoField='upperLeftNode'/>
 83                                </IS>
 84                           </Group>
 85                           <Group DEF='GroupF'>
 86                                <IS>
 87                                     <connect nodeField='children' protoField='upperRightNode'/>
 88                                </IS>
 89                           </Group>
 90                           <Group DEF='GroupG'>
 91                                <IS>
 92                                     <connect nodeField='children' protoField='lowerLeftNode'/>
 93                                </IS>
 94                           </Group>
 95                           <Group DEF='GroupH'>
 96                                <IS>
 97                                     <connect nodeField='children' protoField='lowerRightNode'/>
 98                                </IS>
 99                           </Group>
100                      </Group>
101                 </ProtoBody>
102            </ProtoDeclare>
103            <!-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -->
104            <Group>
105                 <Viewpoint description='View QuadTree examples' position='0 0 30'/>
106                 <Transform DEF='Example_1' translation='0 6 0'>
107                      <ProtoInstance name='QuadTree-USEchildren'>
108                           <fieldValue name='children'>
109                                <Group>
110
                                   <!-- Transform UPPER_LEFT is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                                    <Transform DEF='UPPER_LEFT' translation='4 0 4'>
111                                          <Shape>
112                                               <Appearance DEF='RED'>
113                                                    <Material diffuseColor='1 0 0'/>
114                                               </Appearance>
115                                               <Box/>
116                                          </Shape>
117                                     </Transform>
118
                                   <!-- Transform UPPER_RIGHT is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                                    <Transform DEF='UPPER_RIGHT' translation='3 0 -3'>
119                                          <Shape>
120                                               <Appearance DEF='GREEN'>
121                                                    <Material diffuseColor='0 1 0'/>
122                                               </Appearance>
123                                               <Sphere/>
124                                          </Shape>
125                                     </Transform>
126
                                   <!-- Transform LOWER_LEFT is a DEF node that has 4 USE nodes: USE_1, USE_2, USE_3, USE_4 -->
                                    <Transform DEF='LOWER_LEFT' translation='-3 0 -3'>
127                                          <Shape>
128                                               <Appearance DEF='BLUE'>
129                                                    <Material diffuseColor='.2 .2 1'/>
130                                               </Appearance>
131                                               <Cylinder/>
132                                          </Shape>
133                                     </Transform>
134
                                   <!-- Transform LOWER_RIGHT is a DEF node that has 1 USE node: USE_1 -->
                                    <Transform DEF='LOWER_RIGHT' translation='-6 0 4'>
135                                          <Shape>
136
                                             <!-- Appearance WHITE is a DEF node that has 3 USE nodes: USE_1, USE_2, USE_3 -->
                                              <Appearance DEF='WHITE'>
137                                                    <Material diffuseColor='1 1 1'/>
138                                               </Appearance>
139                                               <Text string='"QuadTree-USEchildren" "ProtoInstance"'/>
140                                          </Shape>
141                                     </Transform>
142                                </Group>
143                           </fieldValue>
144                           <fieldValue name='upperLeftDEFName'>
145                                <Transform USE='UPPER_LEFT'/>
146                           </fieldValue>
147                           <fieldValue name='upperRightDEFName'>
148                                <Transform USE='UPPER_RIGHT'/>
149                           </fieldValue>
150                           <fieldValue name='lowerLeftDEFName'>
151                                <Transform USE='LOWER_LEFT'/>
152                           </fieldValue>
153                           <fieldValue name='lowerRightDEFName'>
154                                <Transform USE='LOWER_RIGHT'/>
155                           </fieldValue>
156                      </ProtoInstance>
157                 </Transform>
158                 <Transform DEF='Example_2' translation='0 2 0'>
159                      <QuadTree-USEchildren nodeType='Group'>
160                           <fieldValue name='children'>
161                                <!-- children which follow are locally convenient and referenced via IDREF/USE -->
162
                              <!-- Transform LOWER_RIGHT_EXAMPLE_2 is a DEF node that has 1 USE node: USE_1 -->
                               <Transform DEF='LOWER_RIGHT_EXAMPLE_2' translation='-6 0 4'>
163                                     <Shape>
164                                          <Text string='"QuadTree-USEchildren" "Native tags"'/>
165                                          <Appearance USE='WHITE'/>
166                                     </Shape>
167                                </Transform>
168                           </fieldValue>
169                           <fieldValue name='upperLeftDEFName'>
170                                <Transform USE='UPPER_LEFT'/>
171                           </fieldValue>
172                           <fieldValue name='upperRightDEFName'>
173                                <Transform USE='UPPER_RIGHT'/>
174                           </fieldValue>
175                           <fieldValue name='lowerLeftDEFName'>
176                                <Transform USE='LOWER_LEFT'/>
177                           </fieldValue>
178                           <fieldValue name='lowerRightDEFName'>
179                                <Transform USE='LOWER_RIGHT_EXAMPLE_2'/>
180                           </fieldValue>
181                      </QuadTree-USEchildren>
182                 </Transform>
183                 <Transform DEF='Example_3' translation='0 -2 0'>
184                      <ProtoInstance name='QuadTree-TagChildren'>
185                           <fieldValue name='upperLeftNode'>
186                                <Transform USE='UPPER_LEFT'/>
187                           </fieldValue>
188                           <fieldValue name='upperRightNode'>
189                                <Transform USE='UPPER_RIGHT'/>
190                           </fieldValue>
191                           <fieldValue name='lowerLeftNode'>
192                                <Transform USE='LOWER_LEFT'/>
193                           </fieldValue>
194                           <fieldValue name='lowerRightNode'>
195                                <Transform translation='-6 0 4'>
196                                     <Shape>
197                                          <Text string='"QuadTree-TagChildren" "ProtoInstance"'/>
198                                          <Appearance USE='WHITE'/>
199                                     </Shape>
200                                </Transform>
201                           </fieldValue>
202                      </ProtoInstance>
203                 </Transform>
204                 <Transform DEF='Example_4' translation='0 -6 0'>
205                      <QuadTree-TagChildren nodeType='Group'>
206                           <fieldValue name='upperLeftNode'>
207                                <Transform USE='UPPER_LEFT'/>
208                           </fieldValue>
209                           <fieldValue name='upperRightNode'>
210                                <Transform USE='UPPER_RIGHT'/>
211                           </fieldValue>
212                           <fieldValue name='lowerLeftNode'>
213                                <Transform USE='LOWER_LEFT'/>
214                           </fieldValue>
215                           <fieldValue name='lowerRightNode'>
216                                <Transform translation='-6 0 4'>
217                                     <Shape>
218                                          <Text string='"QuadTree-TagChildren" "Native tags"'/>
219                                          <Appearance USE='WHITE'/>
220                                     </Shape>
221                                </Transform>
222                                <WorldInfo info='"this WorldInfo is here to demonstrate that the example is type MFNode"'/>
223                           </fieldValue>
224                      </QuadTree-TagChildren>
225                 </Transform>
226            </Group>
227            <!-- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -->
228       </Scene>
229  </X3D>
<!--
<!--
Event Graph ROUTE Table shows event connections.
-->

<!-- to top Index for DEF nodes: BLUE, Example_1, Example_2, Example_3, Example_4, GREEN, GroupA, GroupB, GroupC, GroupD, GroupE, GroupF, GroupG, GroupH, LOWER_LEFT, LOWER_RIGHT, LOWER_RIGHT_EXAMPLE_2, RED, UPPER_LEFT, UPPER_RIGHT, WHITE

Index for Viewpoint node: Viewpoint_1
Index for ProtoDeclare definitions: QuadTree-TagChildren, QuadTree-USEchildren
-->
X3D Tooltips element index: Appearance, Box, connect, Cylinder, field, fieldValue, Group, head, IS, Material, meta, ProtoBody, ProtoDeclare, ProtoInstance, ProtoInterface, QuadTree-TagChildren, QuadTree-USEchildren, Scene, Shape, Sphere, Text, Transform, Viewpoint, WorldInfo, X3D, accessType and type, XML data types, field types

Event Graph ROUTE Table with 0 ROUTE connections total, showing X3D event-model relationships for this scene.

Each row shows an event cascade that may occur during a single timestamp interval between frame renderings, as part of the X3D execution model.


ProtoInstance
QuadTree-USEchildren 		No ROUTE connection found for output events from this node.
This ProtoInstance contains SFNode/MFNode fieldValue declarations with
direct access to other nodes, and thus has potential to produce run-time animation.


ProtoInstance
QuadTree-TagChildren 		No ROUTE connection found for output events from this node.
This ProtoInstance contains SFNode/MFNode fieldValue declarations with
direct access to other nodes, and thus has potential to produce run-time animation.
Additional guidance on X3D animation can be found in the 10-Step Animation Design Process and Event Tracing hint sheets. Have fun with X3D! 😀
-->
<!-- Online at
https://www.web3d.org/x3d/content/examples/development/QuadTreeExamplesIndex.html -->
<!-- Version control at
https://sourceforge.net/p/x3d/code/HEAD/tree/www.web3d.org/x3d/content/examples/development/QuadTreeExamples.x3d -->

<!-- Color legend: X3D terminology <X3dNode DEF='idName' field='value'/> matches XML terminology <XmlElement DEF='idName' attribute='value'/>
(Light-blue background: event-based behavior node or statement) (Grey background inside box: inserted documentation) (Magenta background: X3D Extensibility)
    <ProtoInstance name='ProtoName'> <field name='fieldName'/> </ProtoInstance> -->

to top <!-- For additional help information about X3D scenes, please see X3D Tooltips, X3D Resources, and X3D Scene Authoring Hints. -->
